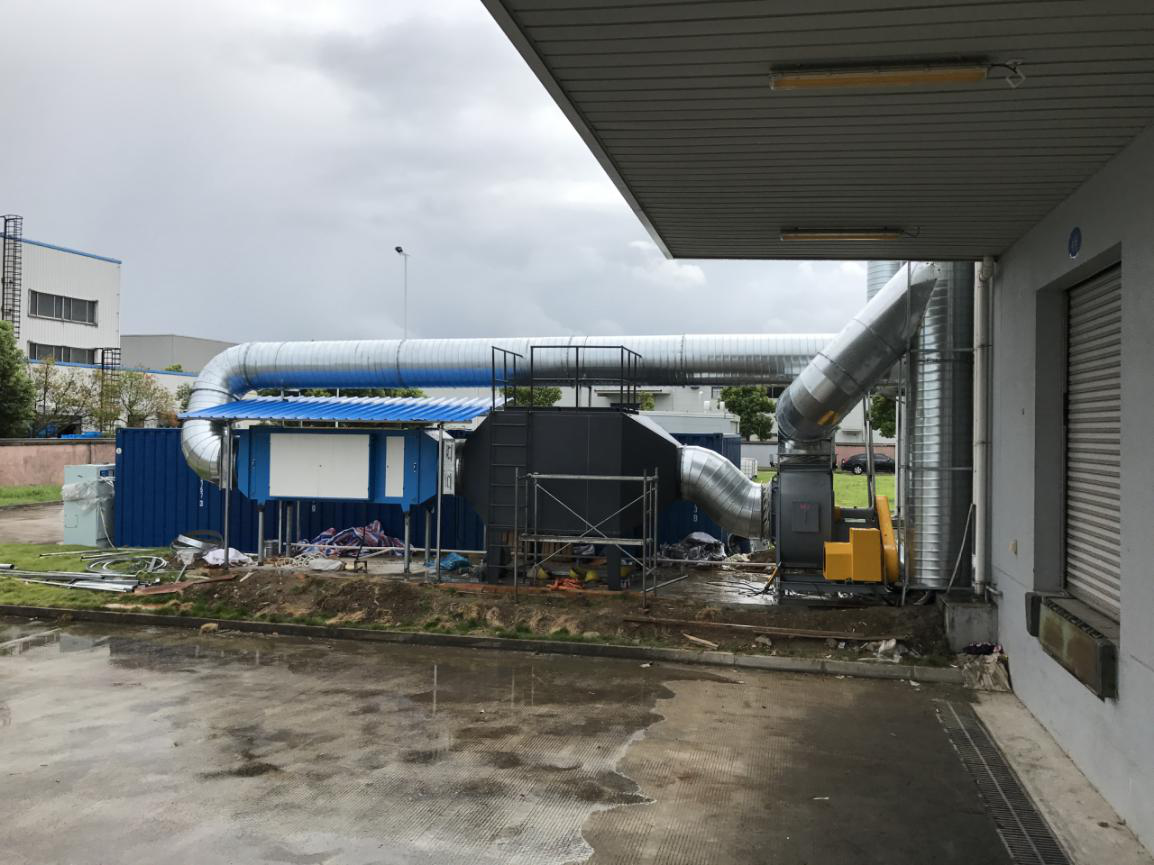

油墨印刷废气处理工程




一、油墨印刷废气排放标准

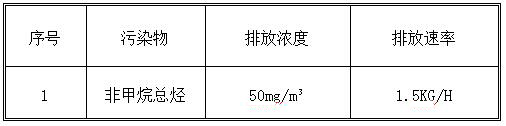

印刷行业挥发性有机化合物排放标准

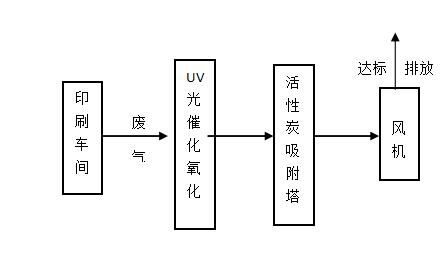

二、油墨印刷废气工艺流程

三、油墨印刷废气功能说明
        废气进入UV光氧催化装置,运用253.7纳米波段光切割、断链、燃烧、裂解废气分子链,改变分子结构,为第一重处理;取185纳米波段光对废气分子进行催化氧化,使破坏后的分子或中子、原子以O3进行结合,使有机或无机高分子恶臭化合物分子链,在催化氧化过程中,转变成低分子化合物CO2、H2O等,为第二重处理;再根据不同的废气成分配置7种以上相对应的惰性催化剂,催化剂采用蜂窝状金属网孔作为载体,全方位与光源接触,惰性催化剂在338纳米光源以下发生催化反应,放大10-30倍光源效果,使其与废气进行充分反应,缩短废气与光源接触时间,从而提高废气净化效率,催化剂还具有类似于植物光合作用,对废气进行净化。
处理后的废气再通过活性炭吸附塔,将未处理的废气进一步净化,是的废气满足排放要求。

四、设备选型
1.UV光催化设备
处理风量:50000m³/h
数    量:1台
压    强:≦500Pa
塔体材质: Q235
厚度:4mm
外观尺寸:5200×1200×2000mm
功率:22.5kw
功能说明:利用特制的高能高臭氧UV紫外线光束照射废气,裂解工业废气如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC类,苯、甲苯、二甲苯的分子链结构,使有机或无机高分子恶臭化合物分子链,在高能紫外线光束照射下,降解转变成低分子化合物,如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。 UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对工业废气及其它刺激性异味有立竿见影的清除效果。工业废气利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应,使工业废气物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。利用高能UV光束裂解工业废气中细菌的分子键,破坏细菌的核酸(DNA),再通过臭氧进行氧化反应,彻底达到净化及杀灭细菌的目的.从净化空气效率考虑,我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放电吸附技术相结合的原理对有害气体进行消除,其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂等气体的分解和裂变,使有机物变为无机化合物。

2.活性炭吸附塔
处理风量:50000m³/h
数    量:1台
压    强:≦700Pa
塔体材质: Q235
厚度:4.5mm
外观尺寸:4200×2600×2200mm
活性炭:2.1t,4目,柱状
功能说明:废气从塔体进口处进入吸附塔体的气箱内经过初效过滤单元,然后从中部或经分配分别进入到箱体的各吸附单元;将有机废气分子之吸附在吸附剂表面,吸附后的干净气体透过吸附单元进入箱体的净气腔并汇集至出风口排出。
