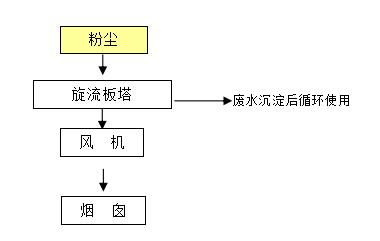

一、压铸,脱模废气净化处理工艺流程图:

二、压铸,脱模废气处理设备(旋流板塔设备)处理工艺说明:

废气经管道收集由前置风机抽取进入旋流塔,在下部沿切线方向进入塔内,旋流塔盘强制通过的气流作螺旋型上升运动,液流从盲板分配到各叶片上,形成液膜并被气流喷散成液滴。漆雾和水雾在自下而上的旋转气流的离心力作用下甩向筒壁,与液体接触而被润湿和粘附。然后随水流流入下部锥形斗内。循环水经沉淀后循环使用,沉淀物定期清理。
净化后的干净气体从上部排放而出,它可以有效的防止粉尘在器壁上的反弹、冲刷而引起的二次扬尘。从而提高有效除尘效率。旋流塔的除雾段采用高效的过滤材料,有效的截留气体中的水分。

主要生产设备工艺设计
(1)旋流板塔
材质:选用PP材质
主体:Ø2600mm×h6800mm
旋流塔盘:3层
除雾塔盘:1层
处理风量:50000 m3/h
压损:500-700Pa
数量:2台
配套设备
循环水泵功率:N=7.5kw (槽内式)
数量: 4台
功能说明:压铸废气含大颗粒粉尘物质,含尘气流经过前置风机抽取进入旋流塔,在下部沿切线方向进入塔内,旋流塔盘强制通过的气流作螺旋型上升运动,液流从盲板分配到各叶片上,形成液膜并被气流喷散成液滴。尘粒和水雾在自下而上的旋转气流的离心力作用下甩向筒壁,与液体接触而被润湿和粘附。然后随水流流入下部锥形斗内。废水需定期清理杂质,循环使用。
净化后的干净气体从上部排放而出,它可以有效的防止粉尘在器壁上的反弹、冲刷而引起的二次扬尘。从而提高有效除尘效率。
旋流塔的除雾段采用高效的过滤材料,有效的截留气体中的水分。
